详细说明

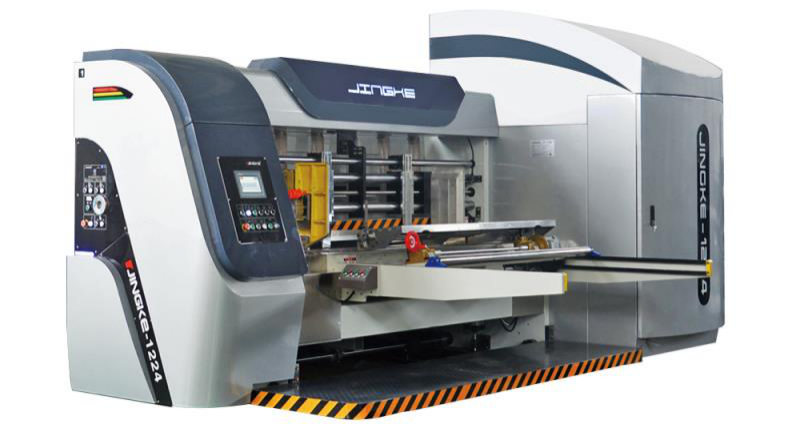

JK1224型全程真空吸附高清五色印刷+烘干+上光+烘干+模切机

暂无价格
收藏
商品说明

主要特点:

♦整台机器是按照欧洲设计要求.可靠性功能及安全性而设计制造。

 ♦选用优质材料及配件,所有传动辊材质均为优质钢、镀硬铬,表面。

♦采用磨齿传动齿轮.传动齿轮加硬,研磨而成,洛氏硬度>60度。

♦应用免键连接环,减少中心磨损,虚位放大,保持长期印刷套准。

♦自动归零,自动复位。

♦机油自动平衡装置,保持各单元机油同一水平

♦独立电脑台控制,可储存常用订单,换单快捷,操作更方便

♦整机各单元可一键分离或独立分离,操作更方便,行走时持续响铃警示,确保操作人员的安全。

♦传送辊、压印辊、网纹辊的间隙采用电脑控制调整

♦纸尘中央式收集系统,七道除尘装置。

一、送纸部功能:





可连续或隔张送纸(有计数器)。

前缘送纸加大吸风流量,送纸更平稳、准确。变頻控制真空气流和压力,以配合纸板尺寸

纸胶辊为双层胶、内层软、外层硬、既保持内层弹性又保证表面

耐磨,减少压扁送入的纸板

♦除尘装置,七道除尘装置,毛刷和风机可清除纸板表面纸屑,可按纸板尺寸分段调整。

♦电脑控制调整拉纸胶辊间隙,左右挡纸板位置。

♦后托纸架电动控制前后,加快设置速度。

♦主机马达启动保护装置(机台未固锁时,主机无法启动运转)。

二、印刷部:


♦卷轴挂版,左右两边锁装置,让挂版对位更准确

♦网纹辊装有气动离合器当单元参与印刷时与主机度冋步当单元不印刷时,可停止网纹辊转动减少操作失误而造成胶辊与网纹辊损坏,并且单独清洗时无需与主机同速

♦胶辊与网纹辊没有固定速差,让胶辊到刮墨作用

♦印相位,电脑及电动数字式控制

向相位,电脑及电动数字式控制,控制范围±10MM

真空传送辊、压印、胶辊、网纹辊的间隙调整采用电脑及电子数字式控制

♦印刷相位固定装置,电磁离合器制动式刹车机构,当单元分离调整

 相位或清洗时,刹车机构限制齿轮转动,保持原有齿轮位置固定点

♦自动切换洗装置,让水墨回收更彻底

♦清洗印版后自复位刮刀上墨系统

印刷辊直径408mm

三、上光部 :

生产时可选择水性光油进行上光。

在选配UV干燥单元的时候可选择UV光油上光

机组加宽,有助于光油干燥速度。

设有卡纸感应器,使操作更安全可靠。

四、烘干部 :




根据纸板的宽度,可分三段控制红外灯管,节约能源,标配红外线烘干。

紫外线干燥方式可快速烘干印刷品表面的UV光油,避免模切时出现的拖花现象;同时也有效提高了产品的印刷速度,保证上光质量。(选配)

模切部功能:




♦胶垫辊机械螺旋换向50MM游动橫向结构

♦模切相位,电脑及电动数字控制

♦横向相位电脑及电动数字控制控制范围±10MM

♦胶垫辊与刀模辊间隙电动调整

♦传送辊调整采用自锁结构

♦胶垫辊补偿采用机械驱动,控制胶垫辊简的速度,补偿范围±3mm

♦胶垫辊切削修平结构,保持胶垫表面平整

六、堆码部:



(1) 收纸平台随纸板堆高自动调整倾斜高度,升降马达附电气刹车功能,平台得以保持固定位置。

(2) 接纸托板气压动作,在纸板堆积带预定高度时,接纸板自动托出,托住纸板。

(3) 接纸臂可电动或自动操作。

(4) 接纸臂皮带独立调整松紧。

(5) 收纸平台升降强力油压式带动。

(6) 堆积高度为1700mm.


商品参数

主要参数


规格


925FFG

1228FFG

1428FFG

1628FFG


机器尺寸

mm

920X2500

1250X2800

1400X2800

1600x2800

A


最大max

850

850

850

850

最小min

130

135

135

135

B


最大max

850

850

850

850

最小min

130

135

135

135

C


最大max

2420

2720

2720

2720

最小min

600

620

620

620

F

纸板长度

最大max

2500

2800

2800

2800

Z

涂胶宽度

最小min

40

40

40

40

X

箱高

最小min

70

80

80

100

H

纸板宽度

最大max

920

1200

1400

1600

最小min

250

280

350

400


印刷面积

最大max

920X2500

1200X2700

1400X2800

1600x2800


模切面积

最大max

900X2500

1100X2700

1400X2800

1600x2800


未折纸板

最大max

1550

1650

1650

1650


最小机械速度

/

200

180

150

120


功率

kw

22

29

40

40


机器重量

(以实际为准)

TONS

25

35

41

45
